57方形無刷電機
常州市富賢達機電科技有限公司是無刷電機、混合式步進電機、控制器、電機配件等產品專業生產加工的公司，擁有完整、科學的質量管理體系。
關鍵詞：
所屬分類：
直流無刷電機
咨詢熱線：
57方形無刷電機
通用電機標準
| 項目 | 標準 |
| 接線方式 | 星形或者三角形 |
| 電角度 | 120度 |
| 軸跳動 | 0.025mm |
| 徑向竄動 | 0.05mm/50g |
| 軸向竄動 | 0.04mm/50g |
| 最大徑向力 | 30N/20mm/法蘭方向 |
| 最大軸向力 | 20N |
| 絕緣等級 | Class B |
| 防護等級 | IP40 |
| 電氣強度 | 500VDC for one minute |
| 絕緣電阻 | 100MΩmin 500VDC |
電氣連接
| 序號 | 引線顏色 | 線規 | 功能 | 詳細描述 |
| 1 | 紅 | UL3266/28AWG | VCC +5VDC | SUPPLY VOLTAGE FOR HALL SENSORS |
| 2 | 黑 | GND | GROUND FOR HALL SENSORS | |
| 3 | 黃 | HALL A | SIGNAL OF HALL A | |
| 4 | 綠 | HALL B | SIGNAL OF HALL B | |
| 5 | 藍 | UL3266/22AWG | HALL C | SIGNAL OF HALL C |
| 1 | 黃 | PHASE U | MOTOR PAHSE U | |
| 2 | 綠 | PHASE V | MOTOR PHASE V | |
| 3 | 藍 | PHASE W | MOTOR PHASE W |
電機規范
| 電機型號 | 相 數 | 額定電壓 | 額定轉速 | 額定力矩 | 額定功率 | 重量 | 機身長 |
| VDC | rpm | N.m | W | Kg | mm | ||
| FXD57BLDC-001A | 3 | 36 | 4000 | 0.055 | 23 | 0.30 | 45 |
| FXD57BLDC-002A | 3 | 36 | 6000 | 0.08 | 50 | 0.35 | 55 |
| FXD57BLDC-003A | 3 | 36 | 4000 | 0.22 | 92 | 0.50 | 75 |
| FXD57BLDC-004A | 3 | 24 | 4000 | 0.32 | 133 | 0.65 | 95 |
| FXD57BLDC-005A | 3 | 24 | 4000 | 0.43 | 180 | 0.80 | 115 |

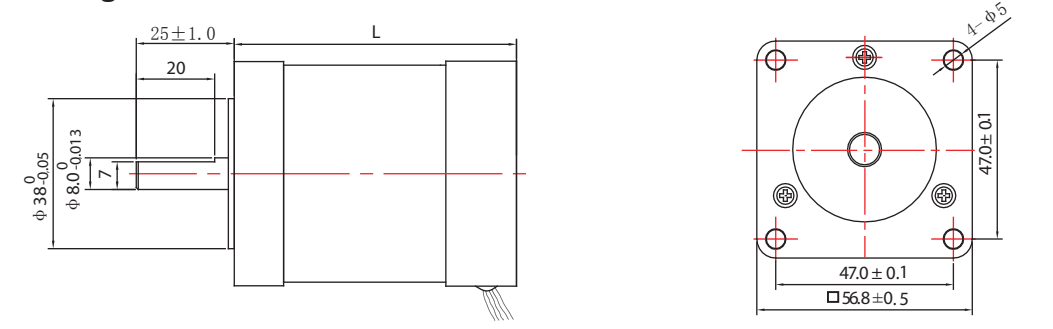

尺寸示意圖
